Минитрактор из мотоблока Нева

Практическое применение столь универсального агрегата, как мотоблок Нева, имеет множество вариантов. Один из самых востребованных — своими сборка мини-трактора. Переделка мотоблока Нева в минитрактор - процесс, в котором ничего принципиально сложного нет, хотя на самом деле может оказаться достаточно трудоёмким.

Впрочем, тем, кто не желает проходить через все перипетии ручной сборки, вполне можно приобрести готовый мини-трактор или же закупить все комплектующие и заказать сборку специалистам. Результатом трудов станет полноценная сельскохозяйственная машина с множеством способов применения.

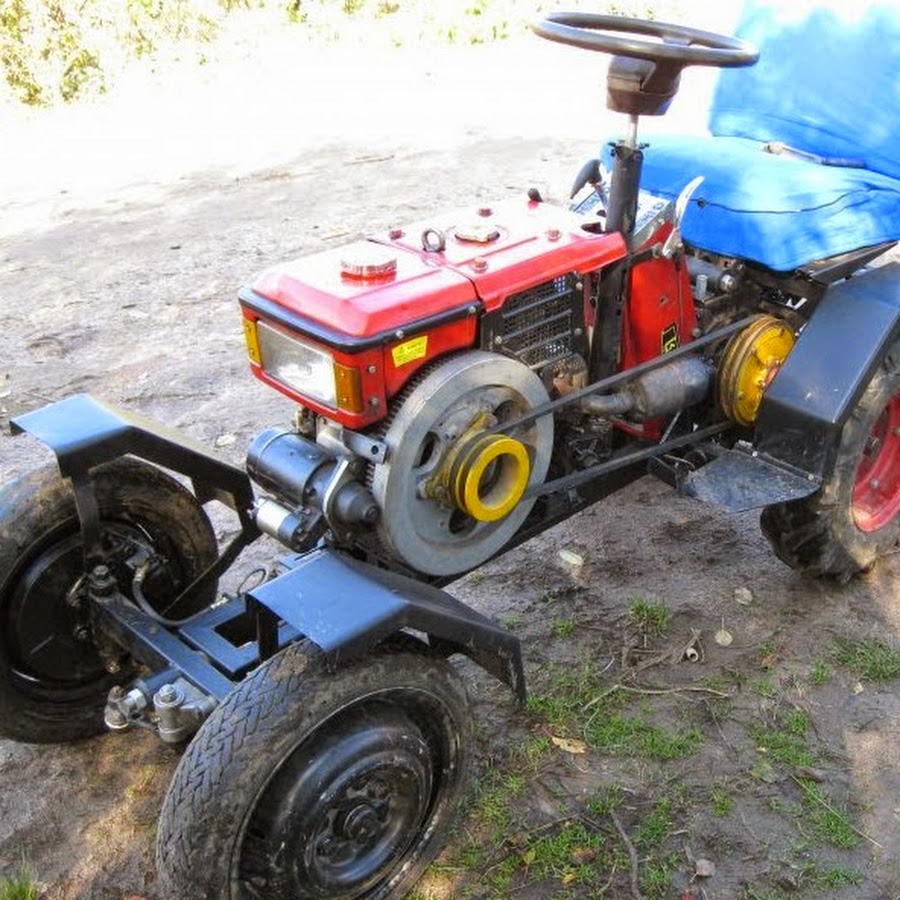

Минитрактор из мотоблока Нева фото

Чтобы её собрать или же заказать сборку, надо будет купить мотоблок «Нева» с соответствующими мощностными и прочими техническими характеристиками, после чего закупить (лучше всего сразу) полный комплект дополнительного оборудования: металлопрокат, колёсную пару, сиденье, вспомогательные конструкционные элементы и расходные материалы. Использование качественной продукции в этом случае гарантирует эффективность и долгий срок службы мини-трактора.

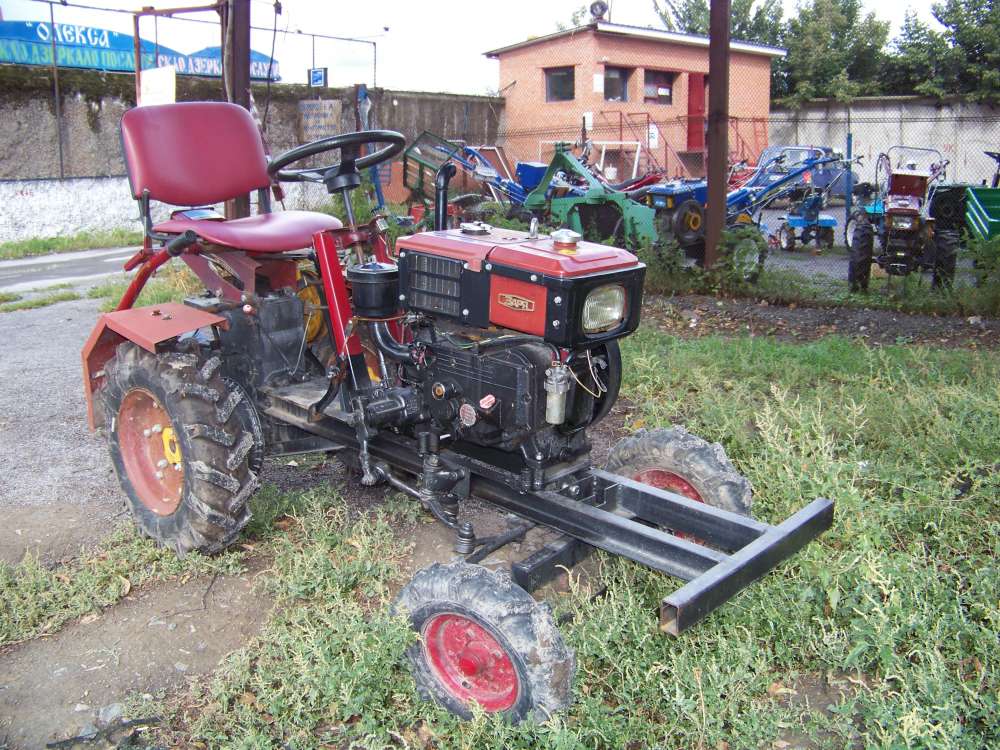

Минитрактор из мотоблока Нева

Минитрактор из мотоблока Нева видео

Самодельный трактор из мотоблока Нева может выглядеть по разному, это же самодельный агрегат, плод инженерной мысли его создателя, но от этого он не становится менее эффективным "в полях". Смотрим:



Как сделать минитрактор из мотоблока

Можно осуществить переделку мотоблока в минитрактор своими руками, используя фото и видео материалы, а также подробные чертежи на данном сайте. Самодельный трактор из мотоблока в таком случае будет стоить дешевле.

Второй вариант это заказать трактор из мотоблока народным умельцам, которые уже имеют такой опыт и соберут самодельный минитрактор из мотоблока в кратчайшие сроки. Купить минитрактор из мотоблока в каком либо магазине не представляется возможным, т.к. это полностью "народная разработка".

Для тех, кто хочет изготовить самодельный минитрактор из мотоблока своими руками ниже приводим полезную информацию, которая пригодится Вам в этом деле.

Чертеж минитрактора из мотоблока

Общий вид мини-трактора (на виде сбоку левые колеса условно не показаны):

  • 1 — рама
  • 2 — топливный бак
  • 3 — рулевой механизм (червячный редуктор от металлорежущего станка)
  • 4 — двигатель УД-8
  • 5 — шкив привода гидронасоса
  • 6 — эластичная муфта (от автомобиля «Жигули»)
  • 7— универсальный агрегат
  • 8 — рулевые вал и трансмиссия (от автомобиля ЗИЛ-130)
  • 9 — стойка руля (СтЗ, труба 42,3x2,8, L380)
  • 10— гидроцилиндр (от автомобиля ЗИЛ-130)
  • 11 —верхние качалки (СтЗ, полоса 30x15, L220)
  • 12 — сиденье
  • 13 — верхний кронштейн (от с/х техники)
  • 14 — нижние кронштейны (от с/х техники)
  • 15 — планка (СтЗ, полоса 60x25. L520)
  • 16 —рычаг (СтЗ, лист s12)
  • 17 — тяга(СтЗ, полоса 20x12, L340, 2 шт.)
  • 18 — прицепные планки (СтЗ, полоса 60x15, L500)
  • 19 — заднее колесо (от УАЗ-469)
  • 20 — карданный вал
  • 21 — эластичная муфта (от автомобиля «Урал»)
  • 22—короб КПП (Д16Т, лист s12)
  • 23 —гидронасос (от автомобиля ЗИЛ-130)
  • 24 — рулевая сошка (СтЗ. лист s10)
  • 25 — левая балка крепления рулевого механизма (СтЗ, швеллер 65x36. L410)
  • 26—переднее колесо (от автомобиля «Жигули»)
  • 27— ведущая звездочка механизма переключения минитрактор своими руками из мотоблока нева передач (z = 20)
  • 28 —ремень привода гидронасоса
  • 29— балка подвески переднего моста
  • 30— поворотный шкворень
  • 31 — коробка переключения передач (от фрезерного станка)
  • 32— ведомая звездочка механизма переключения передач (z = 13)
  • 33—балка переднего моста (СтЗ, труба 60x4, L600)
  • 34 — трансмиссионная цепь
  • 35 — редуктор заднего моста (угловой вертолетный редуктор)
  • 36 — рычаг включения левого колеса
  • 37 — регулируемая поперечная рулевая тяга
  • 38— корпус подшипникового узла
  • 39 — продольная рулевая тяга
  • 40 — поперечная рулевая тяга
  • 41—кронштейны крепления переключателя передач (Д16Т, лист s10)
  • 42—переключатель передач (от металлорежущего станка)
  • 43 — подушки двигателя (резина, 4 шт.)
  • 44,45,46 — кронштейны крепления заднего моста (СтЗ, лист s20)

Чертеж минитрактора из мотоблока. Рисунок 1

 Чертеж минитрактора из мотоблока. Рисунок 2Чертеж минитрактора из мотоблока. Рисунок 3

Самодельные трактора из мотоблоков видео

Здесь приводим наглядные примеры успешных самостоятельных переделок мотоблоков в минитрактор. Вот, например, минитрактор из мотоблока МТЗ :


Минитрактор из мотоблока Кентавр :


Минитрактор из мотоблока Салют :
Минитрактор из мотоблока АГРО :
