Изготовление роторной фрезы для мотоблока своими руками

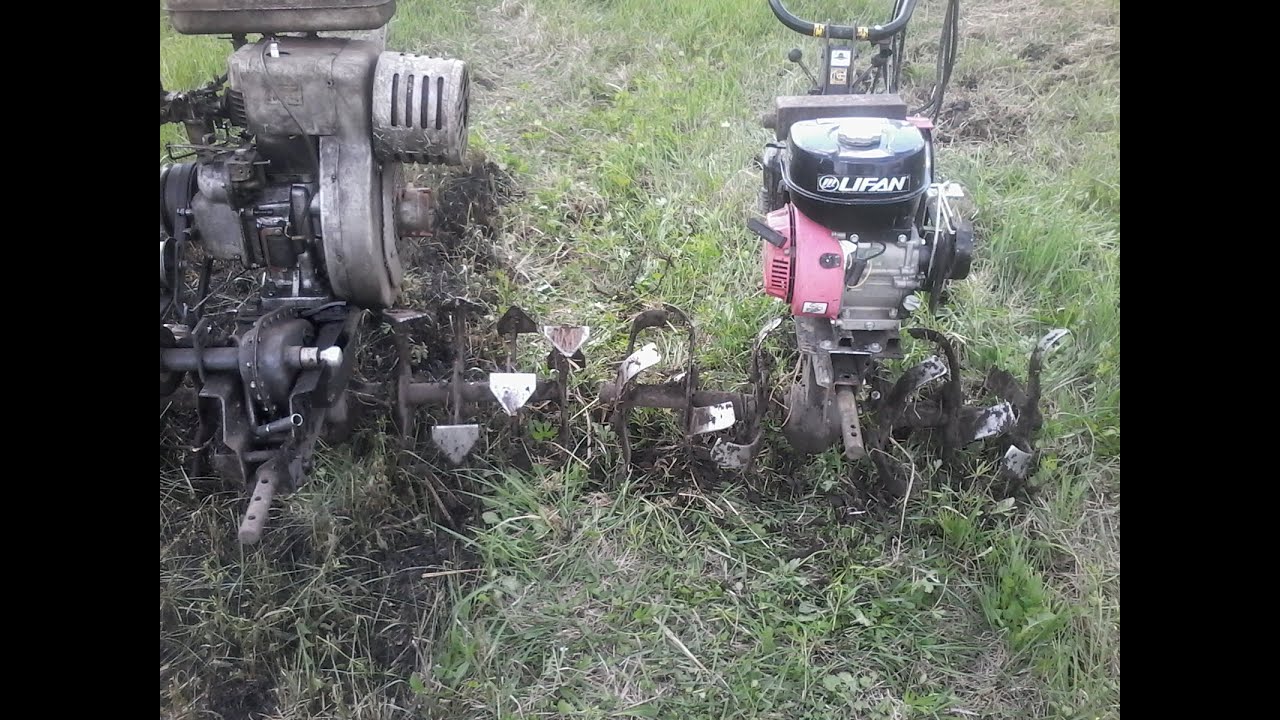

На чертеже фрезы "Гусиные лапки" показано устройство конструкции вращающегося элемента роторной фрезы для мотоблока. Сегмент вращающейся фрезы состоит из трех лучей (ножек лапок) расположенных под углом в 120° друг относительно друга. Длина луча указана на чертеже в 100 мм, но если используется жесткий материал для изготовления фрезы, например металлический уголок или пластина толщиной 5 мм и более, длину можно увеличить до 200-250 мм, в частности если фреза делается для большого тяжелого мотоблока. Более длинные ножки делать нет смысла. При увеличении длины луча, необходимо соответственно увеличить и все остальные размеры чертежа роторной фрезы, умножив их на коэффициент увеличения, значение которого получаете путем деления новой длины на старую. Важным условием для легкой и производительной работы вращающейся фрезы есть расположение самой лапки на ножке, а именно угол в 11° к перпендикуляру луча фрезы. Данный угол делает сопротивление почвы при погружении фрезы самым минимальным. А значит КПД работы роторной фрезы достигает максимально высокого результата и уменьшается необходимая мощность для качественного привода фрезы, т.е. двигатель будет работать с меньшей нагрузкой (что имеет большое значение для двухтактного мотора), а мотоблок не будет "подпрыгивать". Сами лапки вращающейся фрезы для мотоблока в большинстве случаев делают треугольной формы (стрельчатый культиватор) и затачивают на наждаке. Трехлучевой сегмент крепиться болтами или сваркой на приводном валу роторной фрезы, который делают из трубы диаметром 33 мм и более, с толщиной стенки не менее 6-8 мм. Крепление болтами лучей фрезы позволяет быстро производить их ремонт и заточку гусиных лапок. Обычно на валу располагают 8 сегментов, по 4 на каждой полуоси с расстоянием между ними от 10 до 20 см в зависимости от длины ножек и размеров лапок

Размеры роторной фрезы для мотоблока


Для просмотра других материалов по теме "Пошаговые инструкции изготовления фрез" кликнете по картинке:

Открыть фотографию Изготовление роторной фрезы для мотоблока своими руками в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом гусиные лапки на мотоблок своими руками видео размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
